반도체 공정 자동화 장비

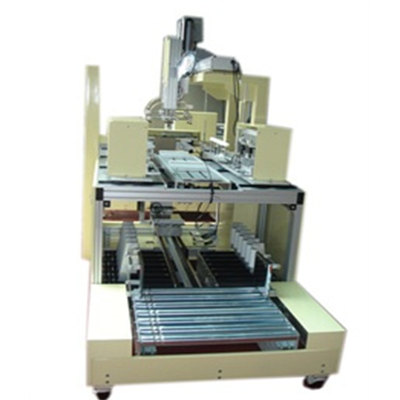

LCD Panel Logistics System
LCD Panel 물류 장비
LCD 패널 생산 라인의 물류 자동화 장비입니다. EPP BOX Loader와 4세대 비접촉 Plasma Conveyor 기반의 물류 시스템으로 라인 효율을 극대화합니다.
- EPP BOX Loader System (12~24인치 대응)
- EPP BOX Loader System (32~65인치 대응)
- 4세대 비접촉 Plasma Conveyor System
- EPP BOX #1,2 수직 Loader 연동 Full Line (4G 대응)
Line-up
제품 구성
01
EPP BOX Loader System (12~24인치 대응)
Specification
- 대응 규격 : 24~32인치
- 간지 및 PANEL 이재기 : 자동 인치대응 및 감지 센서
- 투입 및 배출 C/V : 자동 인치 대응 및 POWER MOLLER C/V
- BOX ELEVATOR : 다단 100Kg 하중 적재 및 자동 BOX 분리
- 배출 BOX 적재 : 자동 다단 적재
Advantages
- 다양한 규격 자동 대응
- 간지 및 판넬 2중 적재 감지 기능
- 적재 수량 자동 감지 기능
- 개별 이재기로 빠른 공정수행
Application
EPP BOX 중소형 PANEL 및 간지 분리 물류 공정
02

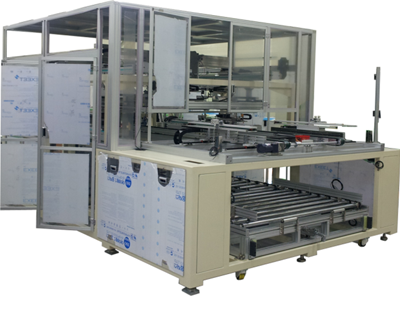

EPP BOX Loader System (32~65인치 대응)
Specification
- 대응 규격 : 32~65인치
- 간지 및 PANEL 이재기 : Gantry 구조, 인치대응 및 감지센서
- 투입 및 배출 C/V : 자동 인치 대응 및 POWER MOLLER C/V
- BOX ELEVATOR : 다단 200Kg 하중 적재 및 자동 BOX 분리
- 배출 BOX 적재 : 자동 다단 적재
Advantages
- 다양한 규격 자동 대응
- 간지 및 판넬 2중 적재 감지 기능
- 적재 수량 자동 감지 기능
- 개별 이재기로 빠른 공정수행
Application
EPP BOX 대형 PANEL 및 간지 분리 물류 공정
03

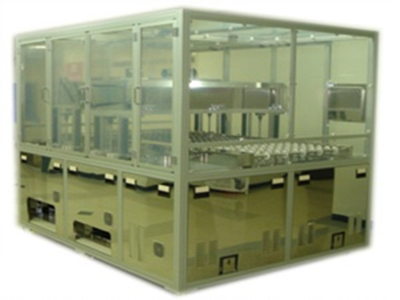

4세대 비접촉 Plasma Conveyor System
Specification
- 대응 규격 : 24~32인치
- PLASMA HEAD STAGE UP/DN UNIT
- 투입 및 배출 C/V : TEFRON 및 SUS ROLLER
Advantages
- 다양한 규격 자동 대응
- 비접촉 마그넷 C/V 적용으로 자재 손상 최소화
- 안정적 ROLL C/V로 진동 최소화 이송
- SERVO MOTOR CONTROL로 이송 속도 조절
Application
AP PLASMA 공정용 C/V 시스템
04

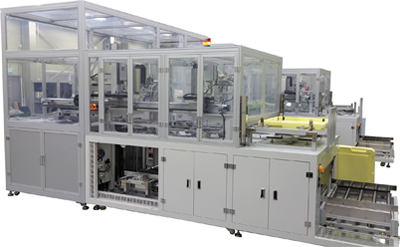

EPP BOX #1,2 수직 Loader 연동 Full Line (4G 대응)
Specification
- 대응 규격 : 750 * 650
- 간지 및 판넬 BOX 투입 C/V
- 간지 및 판넬 BOX LOADER #1,2
- 판넬 ALIGN STAGE
- 수직 BOX 투입 C/V
- 수직 BOX #1,2 분리 투입 C/V
- 수직 BOX ALIGN STAGE
- 수직 판넬 이재 및 투입기
- 수직 BOX 배출 C/V
Advantages
- #1,2 BOX LOADER 연동 물류 시스템으로 고생산성 확보
- 3축 GANTRY ROBOT 수직 투입기 제작 : 다관절 로봇 시스템 구조 대비 40% 원가절감
- 전 공정 FULL 자동 연동으로 물류 인건비 절감
Application
4G EPP BOX 간지 및 판넬 분리 및 수직 BOX LOADER 자동 LINE
